Tantangan Umum dalam Katup Pengolahan Air Limbah Industri dan Solusinya

Pengantar Pengolahan Air Limbah Industri

Selama inspeksi rutin pipa air limbah kimia, operator sering melihat perilaku halus namun mengkhawatirkan pada katup yang melapisi sistem. Misalnya, seorang insinyur mungkin mengamati bahwa katup yang mengontrol aliran ke tangki netralisasi ragu-ragu sekitar setengah terbuka sebelum beroperasi sepenuhnya, menyebabkan punuk tekanan singkat di hilir. Demikian juga, sedikit pop-off atau tetesan mungkin muncul di sekitar segel katup gerbang yang menua selama pengoperasian normal. Potretan dunia nyata ini—motor aktuator yang berdenting, kebocoran menit, dan lonjakan tekanan yang unik—melukiskan pemandangan yang jelas. Saluran air limbah industri membawa bubur abrasif, bahan kimia korosif, dan suhu yang bervariasi. Di lingkungan itu, katup terus-menerus terpapar kondisi yang menantang: padatan abrasif yang menjelajahi interior, serangan kimia pada logam dan elastomer, dan siklus suhu yang melelahkan segel. Bukan hal yang aneh, misalnya, untuk menyaksikan osilasi tekanan setiap kali katup periksa terbuka saat startup, atau merasa bahwa katup gerbang membutuhkan torsi ekstra untuk menutup setelah beberapa tahun layanan. Gejala-gejala ini berbicara tentang masalah mendasar umum dalam sistem katup pengolahan air limbah: variabilitas yang tidak terduga, kebocoran yang disebabkan oleh keausan, dan kinerja yang lamban saat kontrol yang tepat diperlukan. Insinyur di lokasi melihat ini secara langsung: "Selama commissioning, insinyur sering mengamati bahwa katup ragu-ragu sebentar sekitar 40-50% pembukaan sebelum menyelesaikan langkahnya," sebagai aturan praktis dalam pemecahan masalah kontrol proses.

Ikhtisar Solusi Pengelolaan Air Limbah

Fasilitas pengolahan air limbah menggunakan serangkaian proses untuk membersihkan air: filtrasi primer, reaktor biologis, dosis kimia, dan banyak lagi. Setiap tahap bergantung pada jaringan katup kontrol proses, pompa, dan sensor. Misalnya, baskom aerasi dapat menggunakan diffuser gelembung halus dengan katup kontrol untuk mengatur aliran udara ke kultur bakteri, sedangkan tangki kontak klorin menggunakan katup untuk memodulasi dosis disinfektan. Di banyak pabrik, sistem penanganan cairan industri otomatis mengatur aliran limbah, lumpur, dan bahan kimia pengolahan berdasarkan sensor. Solusi manajemen yang efektif mengintegrasikan kontrol ini dengan perangkat lunak operasi, tetapi keandalannya bergantung pada perangkat keras—terutama katup.

Pentingnya Sistem Katup yang Andal

Katup yang andal adalah inti dari solusi pengelolaan air limbah apa pun. Mereka mengisolasi pompa, mengalir throttle, dan mencegah aliran balik. Misalnya, katup pencegah aliran balik memastikan bahwa air yang terkontaminasi tidak masuk kembali ke saluran listrik yang bersih. Kerusakan di sini dapat memungkinkan aliran balik beracun ke dalam sistem minum, risiko yang tidak dapat diterima. Demikian pula, pipa lumpur sering kali menggabungkan katup diafragma tugas berat untuk menahan padatan abrasif. Jika segel katup diafragma terdegradasi, lumpur dapat keluar atau reaktor dapat meluap. Dalam sistem filtrasi, pengukur aliran dan katup kontrol yang tepat harus tetap akurat untuk memenuhi peraturan pembuangan. Katup yang tidak dapat diandalkan (yang melayang dalam pembukaan atau bocor di bawah tekanan) dapat membuang seluruh loop kontrol. Itu sebabnya produsen menekankan kinerja "katup kontrol" untuk air limbah: katup mungkin merupakan hal terakhir dalam loop yang menyesuaikan variabel proses. Pada akhirnya, pabrik air limbah yang efisien bergantung pada katup yang bertahan di bawah tekanan—tanpa ini, bahkan sistem filtrasi industri dan teknologi pengolahan yang canggih pun dapat goyah.

Tantangan yang Dihadapi oleh Katup Pengolahan Air Limbah

Keausan dalam Penanganan Cairan Industri
Cairan keras dalam air limbah menyebabkan keausan yang cepat pada katup. Lumpur dan pasir berputar-putar melalui garis, mengikis kursi dan cakram. Kita sering melihat rantai ini beraksi: lumpur korosif atau abrasif → erosi bertahap pada internal katup → kebocoran kecil atau operasi berpasir. Misalnya, dalam garis penghilang pasir, katup bola secara bertahap dapat mengembangkan alur permukaan pada bolanya karena partikel tersuspensi. Seiring waktu, alur ini membiarkan sejumlah kecil bubur melewati dudukan katup tertutup, menyebabkan kebocoran terus menerus. Skenario lain: suhu yang berfluktuasi menekankan segel – misalnya, limbah panas diikuti dengan air bilas dingin. Siklus termal itu menyebabkan PTFE atau segel karet mengembang dan berkontraksi berulang kali. Akhirnya, segel kelelahan (siklus suhu → menyegel retakan mikro → kebocoran lambat). Di banyak pabrik, para insinyur telah mencatat bahwa kebocoran kecil pada titik tekanan tinggi sering berasal dari retakan kelelahan termal tersebut, yang menyebabkan jejak air di lantai meskipun katup tampak tertutup.

Bahkan dalam kondisi normal, gesekan menyebabkan komponen aus. Katup gerbang bergelang besar mungkin menunjukkan torsi batang yang meningkat selama berbulan-bulan karena ulir batang aus atau pengepakan anti-gesekan menurun. Rantai penyebab-efek yang khas di sini adalah: siklus teratur di bawah beban → keausan abrasif pada batang/kemasan → gesekan yang lebih ketat dan peningkatan torsi → risiko kelelahan motor atau ketidakmampuan untuk membuka di bawah tekanan diferensial tinggi. Kondisi ini sangat akut dalam penanganan cairan industri karena pabrik sering mengoperasikan katup secara otomatis jauh lebih sering daripada di industri lain, mempercepat keausan.

Masalah dengan Katup Pencegahan Aliran Balik

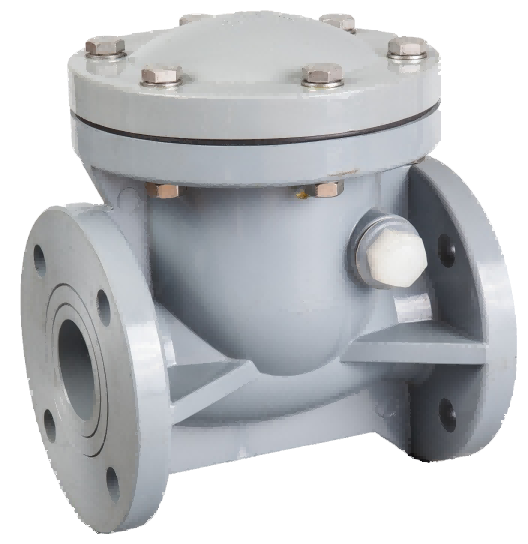

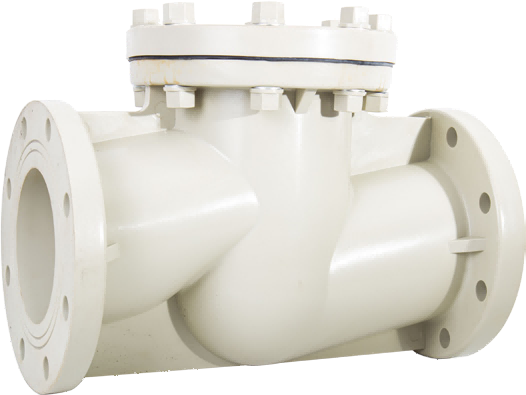

Perangkat pencegahan aliran balik (seperti katup periksa atau pemutus vakum) adalah titik kritis tetapi rentan. Pengamatan lapangan yang umum adalah bahwa katup periksa yang ditahan sedikit terbuka (karena puing-puing) dapat menciptakan ketidakseimbangan tekanan kronis: pompa A bekerja lebih keras untuk mendorong cairan, sedangkan pompa B tidak memiliki aliran karena katup periksa yang terbuka sebagian pada pembuangannya. Insinyur mungkin menemukan bahwa satu pompa terlalu panas sementara yang lain kurang dimanfaatkan, mengisyaratkan bahwa "katup periksa tidak tertutup dengan benar di bawah aliran terbalik." Puing-puing atau ketidaksejajaran dapat menyebabkan dudukan katup periksa tidak menyegel sepenuhnya (ketidaksejajaran → abrasi kursi → jalur kebocoran). Hasilnya adalah palu air: ketika pompa utama berhenti, air yang masih mengalir menghantam katup periksa yang tertutup sebagian, mengirimkan lonjakan tekanan kembali melalui pipa. Skenario ini bukan hanya teoritis – skenario ini dapat menekuk flensa atau bahkan meledakkan peralatan berdinding tipis. Risiko lainnya adalah kantong cairan yang stagnan. Dalam pencegah aliran balik yang gagal, air yang terkontaminasi dari saluran masuk mentah dapat mengalir kembali ke saluran limbah yang diolah, mencampur air dengan tidak benar. Ketika kita telah menyelidiki peristiwa seperti itu, sering kali ditelusuri ke katup periksa yang tegangan pegasnya melemah (kelelahan pegas → katup macet sedikit terbuka → jalur aliran terbalik) atau pemeriksaan ayunan yang engselnya dilas oleh endapan mineral.

Kesulitan Mencapai Kinerja Optimal
Mencapai kontrol yang baik dengan katup penuaan adalah tantangan. Di stasiun dosis kimia, katup solenoid miniatur dapat berputar hidup/mati dengan cepat untuk mempertahankan pH yang tepat. Jika waktu respons solenoid itu melayang (karena pemanasan koil atau pendorong yang menempel), pH berfluktuasi. Operator menggambarkan ini sebagai osilasi kontrol "bang-bang", di mana pH tangki berayun di sekitar setpoint. Urutannya seperti: koil panas berlebih → aktuasi tertunda → osilasi loop kontrol → penyimpangan kualitas produk. Bahkan katup non-listrik dapat berkinerja buruk: katup diafragma yang digerakkan secara pneumatik dapat berosilasi pada aliran rendah jika tekanan pasokan udara marjinal atau pegas katup lemah. Seiring waktu, seiring bertambahnya usia segel, karakteristik aliran versus posisi katup yang tepat berubah – mengendalikan proses tanaman menjadi seperti mencoba membidik dengan joystick yang goyah.

Masalah kinerja lainnya adalah kebocoran di bawah sedikit tekanan berlebih. Dengan proses pengolahan air yang sering berjalan hingga batas tekanan lingkungan, sangat membingungkan ketika katup kontrol yang seharusnya menahan kebocoran 150 psi pada 20 psi. Biasanya, ini berarti bahan dudukan lunak katup telah aus atau berubah bentuk (tonjolan kursi → celah mikro → jalur kebocoran). Dampaknya adalah pemborosan tersembunyi air yang diolah, tetapi seiring waktu juga dapat mengimpor air masuk yang tidak diolah. Mode kegagalan ini umum: uji tekanan tinggi → segel yang melemah → kebocoran mikro pada tekanan rendah → risiko kontaminasi. Katup slip through alami yang hanya memenuhi standar lama (ANSI Kelas III vs Kelas VI untuk penutupan) dapat membuat tumpukan kepatuhan air rentan.

Solusi untuk Mengatasi Tantangan Katup

Praktik Terbaik dalam Pemeliharaan dan Inspeksi
Pemeliharaan yang efektif adalah pertahanan pertama kami. Di banyak pabrik, katup ditempatkan pada jadwal inspeksi proaktif. Pada setiap perputaran haluan, kami membuka dan menutup katup kritis secara manual, merasakan kekasaran atau pengikatan apa pun. Jika katup bola mulai terasa berpasir atau jika tuas membutuhkan kekuatan ekstra, kita kemungkinan akan melihat erosi dini atau degradasi segel. Pelumasan batang (dengan gemuk yang kompatibel), penyesuaian pengepakan, dan penggantian cincin-O menjadi tugas rutin. Ketika kami menemukan tetesan batang kecil, kami mengemas-puting-kencangkan untuk segera menghentikannya. Untuk katup terendam (di saluran atau tangki yang terkubur), kami memasang titik uji sehingga kami dapat memberi tekanan dan memeriksa kebocoran tanpa menguras sistem.

Pencegah aliran balik sering dilengkapi dengan peningkatan "higroskopis": layar jaring di saluran masuk untuk mencegah puing-puing keluar, dan pegas tahan hancur dalam pemeriksaan ayunan yang menahan lengket. Kami memeriksanya setiap tahun dengan membalikkan aliran pada tekanan rendah dan mengamati respons penutupan dengan pengukur tekanan. Untuk aktuator katup, kami mengkalibrasi sakelar batas dan pengontrol tekanan secara teratur untuk memastikan perjalanan terbuka/tertutup penuh. Jika motor aktuator listrik menarik arus yang meningkat (tanda pengikatan), itu adalah waktu perawatan preventif. Kami mendokumentasikan tindakan ini dalam catatan CMMS untuk menemukan tren. Singkatnya, pemeliharaan dan inspeksi katup yang hati-hati menangkap kerusakan sebelum kegagalan: kebocoran kecil menyebabkan penggantian segel segera daripada banjir serius.

Meningkatkan ke Teknologi Katup Modern
Jika perawatan tidak cukup, katup modern dapat menawarkan solusi baru. Katup kontrol dan katup listrik terbaru memberikan kontrol yang lebih ketat dan bahan yang lebih tahan lama. Misalnya, katup kontrol globe berkinerja tinggi dengan trim stainless dan dudukan gesekan rendah dapat menangani padatan dalam suspensi dengan keausan yang lebih sedikit. Melengkapinya dengan aktuator listrik yang aman dari kegagalan menambah respons cepat terhadap otomatisasi. Demikian pula, mengganti katup gerbang yang aus dengan katup diafragma memecahkan masalah erosi: diafragma melenturkan dan mengisolasi cairan dari perangkat keras katup sepenuhnya, ideal untuk bubur dan air limbah. Kami telah melihat katup kupu-kupu baja dupleks menahan aliran terklorinasi jauh lebih baik daripada flensa baja karbon biasa, bertahan bertahun-tahun di mana katup tua berkarat tertutup. Saat retrofitting, kami sering menambahkan aktuator penginderaan posisi atau pilot solenoid sehingga setiap status katup dipantau. Ini tidak hanya membahas keausan katup, tetapi juga otomatisasi – memberi kita peringatan alarm jika katup tidak bergerak seperti yang diperintahkan.

Pentingnya pemilihan bahan katup

Menganalisis Sifat Material untuk Aplikasi Air Limbah
Sifat keras air limbah menentukan bahan tugas berat. Baja tahan karat 316L adalah pilihan karena tahan terhadap asam dan klorida.  Itu tidak akan berlubang di hadapan disinfektan umum. Tetapi ketika limbah sarat sulfida ada, bahkan 316L dapat menderita. Di situlah baja tahan karat Duplex atau Super Duplex masuk, menawarkan kekuatan dua kali lipat dan ketahanan korosi yang jauh lebih baik.  Ketika paparan belerang atau klorida tinggi diharapkan, kami menentukan katup dupleks untuk menghindari retakan korosi pitting dan tegangan. Untuk katup saluran ekonomis, bodi baja karbon dengan pelapis interior Fusion Bonded Epoxy (FBE) atau lapisan Halar (ECTFE) adalah pilihan. Polimer ini melindungi baja dari cairan korosif; misalnya, badan katup periksa berlapis FBE tidak akan berkarat bahkan setelah bertahun-tahun digunakan dalam terendam, asalkan lapisannya tidak rusak.

Segel dan dudukan katup membutuhkan ketangguhan yang sesuai. Kursi PTFE sangat tahan bahan kimia dan memungkinkan penutupan tanpa kebocoran, tetapi dapat merayap di bawah beban, sehingga mereka memasangkan PTFE dengan cincin cadangan yang diperkuat. EPDM (karet) sangat bagus untuk air dan bahan kimia ringan; FKM (Viton) menangani oli dan suhu yang lebih tinggi dengan lebih baik. Dalam bahan katup, mantra seorang insinyur adalah "cocokkan dengan fluida": hidrogen sulfida dan hidrokarbon akan menurunkan EPDM, jadi gunakan FKM atau PTFE dalam aliran tersebut. Banyak katup air limbah sekarang dilengkapi standar dengan dudukan bahan ganda (dukungan PTFE dengan permukaan EPDM atau FKM) untuk menutupi kisaran pH yang luas. Misalnya, kami pernah mengganti cincin-O EPDM dalam sistem air terklorinasi dengan FKM di tempat, menghilangkan kebocoran harian dari serangan halogen.

Rekomendasi Pilihan Material
Berdasarkan pengalaman, berikut adalah beberapa pedoman material: - Gunakan bodi dan internal stainless 316L untuk paparan bahan kimia umum dan sistem deklorinasi. - Dalam kasus kimia atau suhu tinggi yang parah, tingkatkan ke stainless Duplex atau Super Duplex untuk katup (terutama katup bola dan kupu-kupu yang melihat beban tekanan penuh). - Untuk tempat duduk, PTFE dan PTFE berisi karbon memberikan penyegelan yang rapat di hampir semua lingkungan. Dalam saluran abrasi tinggi (saluran pembuangan lumpur), pertimbangkan gerbang berlapis karet EPDM atau FKM atau katup jepit yang menangani partikulat. - Untuk umpan asam (pH <2), gunakan bahan paduan (paduan 20, Hastelloy) atau katup berlapis keramik jika ekstrem. - Selalu tentukan bahan non-percikan/perunggu (seperti katup perunggu atau kuningan) untuk layanan uap yang mudah terbakar (meskipun di pabrik air limbah, risiko api lebih rendah). - Jangan lupa pelapis: misalnya, katup steker berlapis FBE di digester dapat jauh lebih tahan lama dari katup yang tidak dilapisi karena menghilangkan serangan logam lokal. Memilih bahan yang tepat memotong inti dari pencegahan kegagalan sebab-akibat yang disebutkan. Misalnya, menggunakan Dupleks alih-alih baja ringan karena bahan bodi memutus rantai (media korosif → baja karbon yang tidak kompatibel → korosi lokal → kebocoran).

Persyaratan dan Kepatuhan Keselamatan

Keamanan katup melampaui sekadar bahan. Ada peringkat tekanan dan peraturan yang perlu dipertimbangkan. Pabrik air limbah sering beroperasi di bawah ASME B31.3 atau kode perpipaan tekanan serupa. Katup harus memenuhi atau melebihi tekanan desain pipa; katup kelas ANSI 150 pada sistem dengan nilai 150 psi memastikan margin. Keselamatan juga melibatkan penahanan kebocoran: setiap katup yang dapat menumpahkan cairan berbahaya harus berada di dalam bund atau memiliki baki tetesan sesuai peraturan. Untuk saluran gas (seperti ventilasi penggosok biogas), penutup tahan ledakan dan katup yang digerakkan secara elektrik (dengan kabel bersertifikat) diwajibkan oleh kode keselamatan. Protokol keselamatan lingkungan mengharuskan semua katup kritis berkemampuan penguncian-tagout, dan perangkat pelepas tekanan (bahkan pemutus vakum pada tangki penyimpanan) dipasang dan diuji setiap tahun sesuai standar API atau OSHA.

Standar dan sertifikasi adalah landasan. Katup harus mematuhi standar API yang relevan dengan air limbah: API 600/602 untuk katup baja, API 609 untuk katup kupu-kupu, API 598 untuk protokol inspeksi/pengujian katup. ISO 5208 menguraikan pengujian tekanan, yang diadopsi oleh banyak pabrik untuk hydrotest internal. Untuk kualitas produk, sertifikasi ISO 9001 atau CE (PED) adalah sinyal yang bagus. Seperti yang dicatat oleh para insinyur lama, katup tanpa sertifikat uji material yang dapat dilacak (MTC) adalah risiko; MTC memungkinkan Anda memverifikasi komposisi paduan untuk ketahanan korosi. Pada akhirnya, tetap dalam peringkat tekanan-suhu ANSI/ASME dan pengujian per prosedur API/ISO memastikan margin desain yang aman.

Solusi: Teknologi Katup dalam Pengolahan Air Limbah

Katup Kontrol Listrik: Mengonversi katup manual menjadi katup yang digerakkan secara elektrik secara dramatis meningkatkan waktu respons dan kontrol. Misalnya, mengganti katup roda tangan dengan katup kupu-kupu listrik berarti PLC dapat membatasi aliran dengan cepat, mempertahankan setpoint dengan tepat. Aktuator menghilangkan masalah torsi creep – jika diafragma sedikit kaku, motor hanya memasok lebih banyak torsi untuk menyelesaikan perjalanan. Sistem kontrol bahkan dapat memantau penarikan arus aktuator; Perubahan mendadak dapat mengindikasikan penutupan katup yang akan datang, memungkinkan pemeliharaan prediktif.

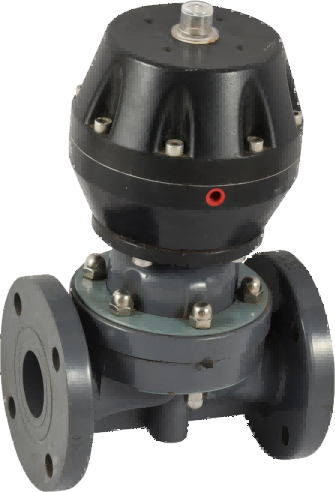

Katup Diafragma: Ini ideal untuk lumpur dan aliran kental karena diafragma elastomernya melentur tanpa menjebak padatan, tidak seperti katup gerbang atau steker yang memiliki celah. Beralih dari katup globe atau gerbang ke katup diafragma secara instan meningkatkan kinerja penyegelan: cairan proses hanya pernah menyentuh diafragma, sehingga kompatibilitas material sempurna (cukup pilih diafragma yang dinilai untuk kimia). Kami sering memasang katup diafragma (misalnya, yang berlapis PTFE) pada jalur penghilang pasir. Fleksibilitasnya juga mengkompensasi getaran, sehingga pipa pengendapan tidak lagi menyebabkan masalah tempat duduk.

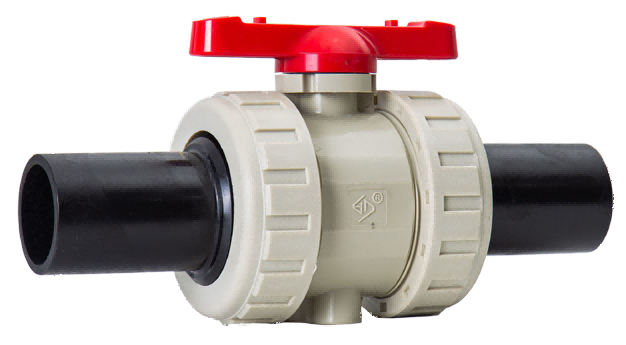

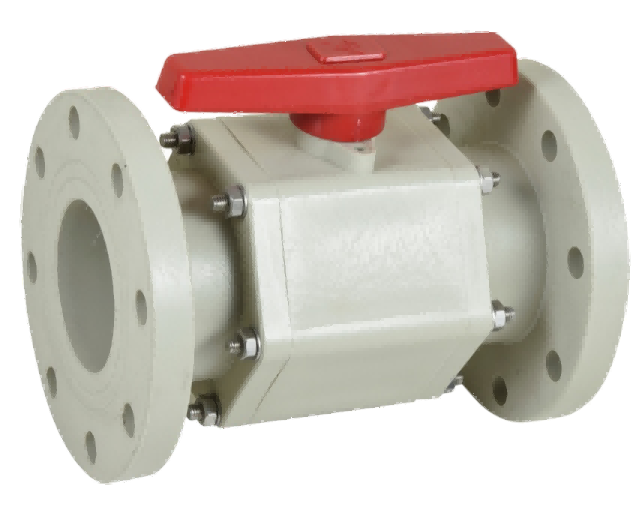

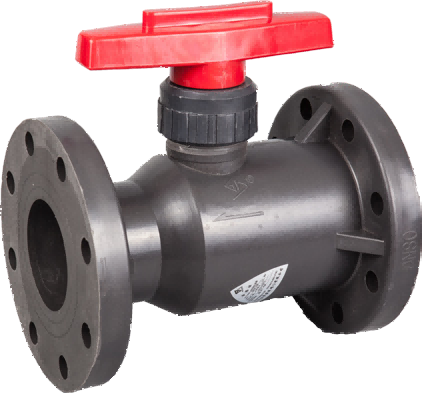

Katup Bola: Ketika on/off sederhana diperlukan untuk cairan korosif, katup bola stainless steel efektif. Katup bola 316L yang ditutup rapat oleh dudukan PTFE tidak akan bocor bahkan bertahun-tahun penggunaan terputus-putus.  Untuk aliran yang sangat abrasif, bola dan kursi yang mengeras dapat digunakan, atau bola keramik. Katup bola yang ditambahkan ke saluran umpan kimia pada pompa dosis memastikan tidak ada kebocoran saat pompa mati. Aksi seperempat putaran cepat mereka menghindari lonjakan tekanan (gerbang geser terbuka instan vs lambat), memecahkan masalah kavitasi yang kami amati pada katup yang lebih lambat.

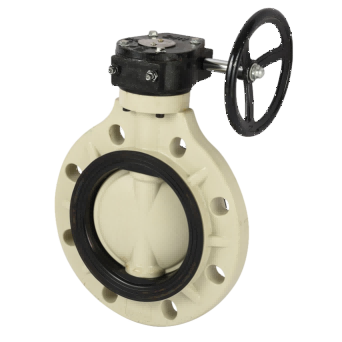

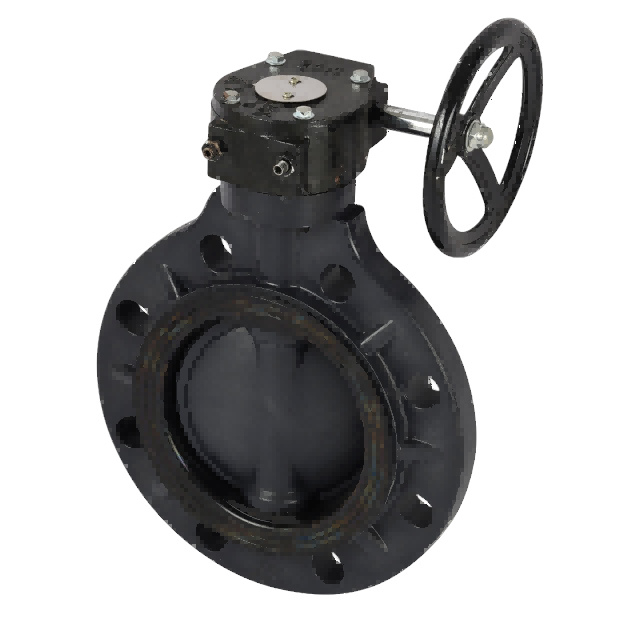

Katup Kupu-kupu: Seperti yang disebutkan, katup kupu-kupu triple-offset modern menawarkan penutupan kedap gelembung. Kami menemukan ini berguna pada pipa besar di mana katup gerbang menyebabkan sakit kepala penyelarasan setelah penggantian. Kupu-kupu triple offset stainless dengan bushing injeksi gemuk tetap dilumasi dan mempertahankan masa pakai segel lebih lama. Bahkan bagian pabrik pengolahan seukuran HVAC sekarang menggunakannya untuk isolasi curah, mendapat manfaat dari bobotnya yang ringan dan pengoperasiannya yang cepat.

Aktuator: Memilih aktuator yang tepat mengurangi kesengsaraan torsi. Untuk banyak katup, kami telah beralih dari silinder pneumatik ke aktuator listrik, menghilangkan ketergantungan pada pasokan udara dan memungkinkan kontrol modulasi yang tepat. Aktuator listrik dapat diintegrasikan dengan pemoziun pintar (seperti positioner elektro-pneumatik YT1000) yang menerima sinyal 4–20mA untuk memodulasi posisi katup dengan tepat. Untuk pembangkit air limbah yang menambahkan sistem kontrol terdistribusi, ini berarti rakitan katup tunggal dapat memberikan kontrol dan umpan balik yang halus (posisi, sakelar batas) ke DCS, daripada mengandalkan pneumatik analog.

Dalam semua kasus, peningkatan ke teknologi ini mengatasi masalah sebelumnya: dengan meningkatkan pilihan dan aktuasi material, kami meningkatkan kinerja segel, kecepatan reaksi, dan ketahanan korosi. Misalnya, katup solenoid yang digunakan untuk dosis bahan kimia korosif biasanya terbuat dari paduan seperti Hastelloy atau plastik berlapis, dan mereka dapat menyala dan mati dalam milidetik untuk pulsa reagen yang tepat. Setiap peningkatan adalah investasi: perubahan material dan aktuasi menghentikan ulir sebab-akibat agar tidak maju (misalnya paduan yang lebih tahan korosi → tidak ada lubang → tidak ada kebocoran).

Kesimpulan dan Arah Masa Depan

Pengolahan air limbah industri akan terus berkembang dalam teknologi katup. Inovasi seperti katup pintar dengan sensor tertanam (suhu, getaran) muncul, memberi tahu pemeliharaan bagaimana katup berperilaku secara real time. Masa depan akan melihat lebih banyak otomatisasi: loop kontrol berbasis AI yang mengoptimalkan urutan katup untuk penghematan energi dan penghapusan polutan. Dan ilmu material terus menghadirkan paduan dan pelapis baru, seperti katup berlapis keramik yang hampir tidak pernah menimbulkan korosi.

Untuk saat ini, mengatasi tantangan dengan perpaduan teknik berpengalaman dan produk modern membuat semua perbedaan. Dengan memahami masalah lapangan — mulai dari jalur kebocoran hingga lonjakan torsi — dan menerapkan solusi (desain dan bahan katup yang ditingkatkan, aktuasi listrik, pemeliharaan menyeluruh), pabrik air limbah tetap berjalan secara efisien dan aman. Pada akhirnya, setiap katup yang ditingkatkan dan strategi kontrol yang lebih cerdas membantu memastikan pembuangan air yang lebih bersih dan pengoperasian yang lebih lancar di fasilitas penting ini.
